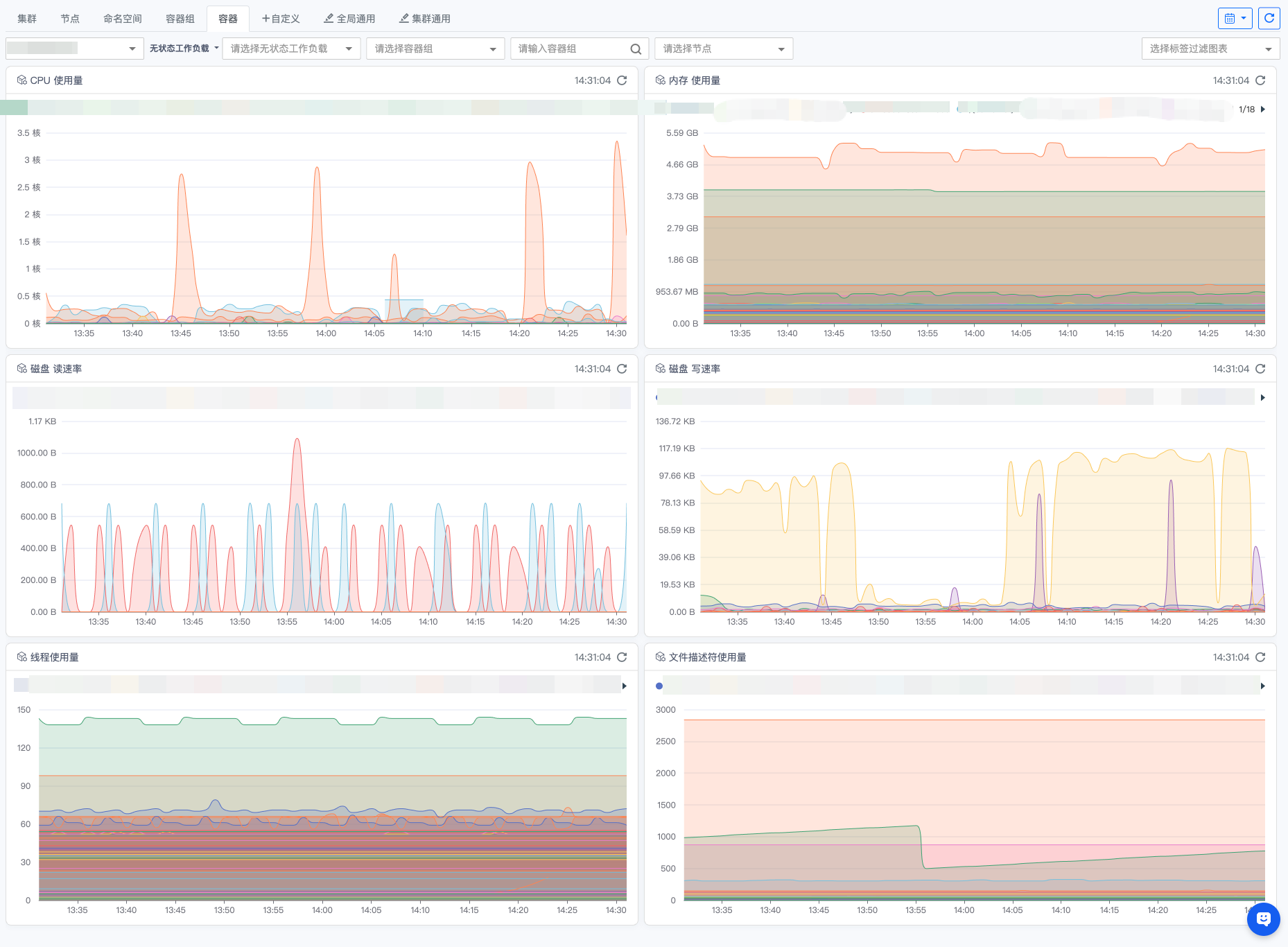

容器维度图表

一、概述

容器维度监控模块深入到Pod内部，对每个独立的应用容器进行精细化监控。它展示容器级别的进程级资源消耗（如CPU、内存、文件描述符）、应用关键指标（如JVM堆栈、Golang协程、请求延迟）以及标准/错误输出日志。该视图是实现根因分析的最后一步，帮助开发者精确识别应用代码性能瓶颈、内存泄漏或配置错误等深层次问题。

二、核心监控指标说明

1. CPU

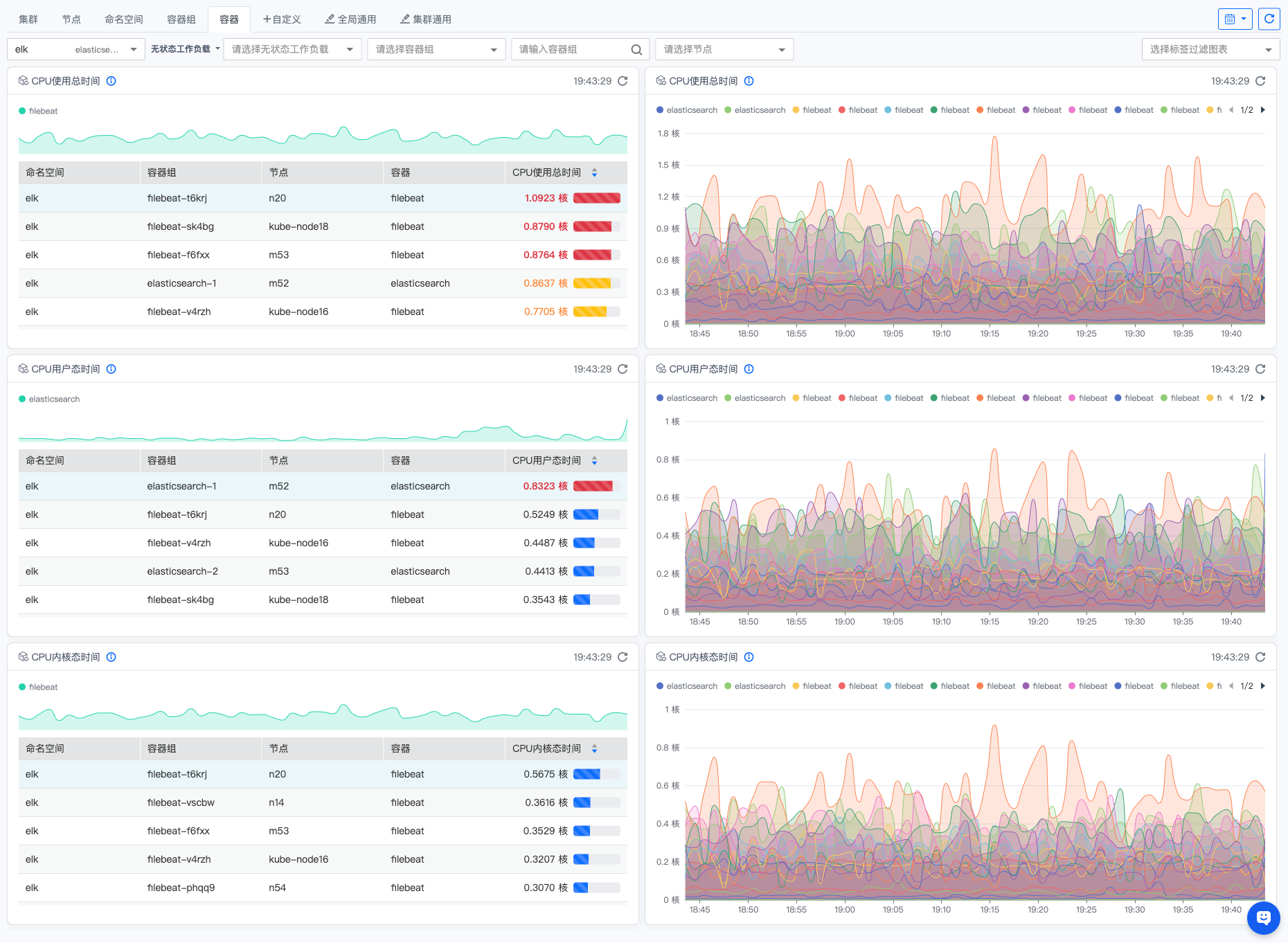

1.1 CPU使用量

• 指标含义：该指标直接反映Pod内所有容器在单位时间内实际消耗的CPU时间绝对值，通常以CPU核心数×时间为单位（如：核·秒/秒 简化为核，或毫核·毫秒/秒）。它衡量的是Pod对计算资源的绝对消耗量，不依赖于任何配额或限制作为基准。
• 常用单位与计算：
  • 核心数（Cores）：最直观的表示。例如，0.5表示平均消耗了半个CPU核心的计算能力。
  • 毫核（millicores）：Kubernetes资源请求/限制的常用单位。例如，500m等于0.5核心。

2. 内存

2.1 内存使用量

• 指标含义：该指标直接反映Pod内所有容器在某一时刻实际占用的物理内存（RSS）绝对值，通常以字节（Bytes）为单位。它衡量的是Pod对内存资源的绝对消耗量，不依赖于任何配额或限制作为基准。
• 常用单位与计算：
  • 字节（Bytes）：基础单位，适用于精确监控。
  • 兆字节（MiB）：最常用的表示单位。例如，200Mi表示占用约200兆字节内存。
  • 千兆字节（GiB）：适用于内存消耗较大的工作负载。例如，1.5Gi表示占用约1.5千兆字节内存。

3. 磁盘

3.1 磁盘读速率

• 指标含义：该指标反映Pod内所有容器在单位时间内从挂载卷读取的数据量，通常以字节/秒（B/s）为单位。它衡量的是Pod对存储的读取访问强度。

• 常用单位：

  • 字节/秒（B/s）：基础单位。
  • 千字节/秒（KiB/s）：适用于一般文件操作。
  • 兆字节/秒（MiB/s）：适用于大数据处理、数据库查询等场景。

• 监控价值与解读：

  • 性能分析：高读速率可能表示：
    • 应用正在处理大量数据（如数据分析任务）。
    • 数据库正在进行全表扫描或复杂查询。
    • 缓存未命中，大量请求回源到持久化存储。
  • 瓶颈识别：
    • 如果读速率持续接近存储设备的IOPS或带宽上限，可能成为性能瓶颈。
    • 结合CPU使用率分析：高读速率 + 高CPU等待IO时间（%iowait）表明存储IO是瓶颈。
  • 异常检测：
    • 读速率异常飙升：可能遭受恶意扫描或应用逻辑错误。
    • 读速率为零或极低但应用应活跃：可能存储挂载异常或应用故障。
  • 优化指导：
    • 对于读密集型应用，可考虑使用更高性能的存储类型（如SSD）。
    • 引入缓存层（如Redis）减少对持久化存储的直接读取。

3.2 磁盘写速率

• 指标含义：该指标反映Pod内所有容器在单位时间内向挂载卷写入的数据量，通常以字节/秒（B/s）为单位。它衡量的是Pod对存储的写入访问强度。
• 常用单位：
  • 字节/秒（B/s）：基础单位。
  • 千字节/秒（KiB/s）：适用于日志写入、事务处理。
  • 兆字节/秒（MiB/s）：适用于数据备份、大数据写入等场景。
• 监控价值与解读：
  • 性能与稳定性分析：
    • 高写速率：可能表示应用正在大量写入日志、进行数据导入或执行频繁的事务提交。
    • 写速率突增：可能触发存储性能瓶颈，影响应用响应时间。
  • 持久化与数据安全：
    • 持续的高写速率会加速存储介质磨损（特别是SSD）。
    • 结合卷使用率监控：高写速率会快速消耗可用空间。
  • 异常检测：
    • 写速率异常高且无相应业务背景：可能遭遇攻击（如日志注入）或应用bug（如无限循环写文件）。
    • 写速率为零但应用应正常写入：可能磁盘已满、权限问题或应用故障。
  • 优化与容灾：
    • 对于写密集型应用，选择高IOPS、高吞吐的存储类型。
    • 实施写入缓冲、批量提交等优化策略。
    • 确保有足够的存储空间缓冲和监控告警，避免因写满导致服务中断。
  • 与读速率的综合分析：
    • 读写均衡型：数据库等OLTP应用通常读写速率都较高。
    • 写密集型：日志采集、数据备份应用通常写速率远高于读速率。
    • 读密集型：内容服务、缓存服务通常读速率远高于写速率。

4. 其他

4.1 线程使用量

• 指标重要性：

  • 资源消耗：每个线程都有独立的内核栈和调度开销
  • 竞争加剧：线程过多会导致锁竞争和上下文切换频繁
  • 内存占用：线程栈通常占用2-8MB内存（取决于架构和配置）

• 合理范围参考：

  • CPU密集型：建议线程数 ≈ CPU核心数 × (1-2)
  • I/O密集型：可根据并发连接数适当增加
  • Java应用：关注JVM线程池配置与实际使用

• 异常识别：

  • 线程泄露：线程数持续增长不释放
  • 线程爆炸：短时间内创建大量线程
  • 僵尸线程：存在但已不工作的线程

4.2 文件描述符使用量

• 组成分析：

  • 网络连接：TCP/UDP socket
  • 文件操作：打开的文件句柄
  • 管道/套接字：进程间通信
  • Epoll实例：高并发应用的I/O多路复用

• 限制层次：

  • 进程级：ulimit -n设置的限制
  • 容器级：通过securityContext.fsLimit设置
  • 系统级：内核参数fs.file-max

• 监控策略：

  • 设置预警阈值：使用量 > 总限制的80%
  • 区分类型：重点关注网络连接数的异常增长
  • 结合连接状态：关注TIME_WAIT等状态的连接积累

• 常见问题：

  • 连接泄漏：未正确关闭socket导致
  • 文件未关闭：特别是日志文件或临时文件
  • C10K问题：高并发下的连接数限制
