集群使用

云服务器MStack提供的性能卓越、稳定可靠、弹性扩展的IaaS（Infrastructure as a Service）级别云计算服务。云服务器ECS免去了您采购IT硬件的前期准备，让您便捷、高效地使用服务器，实现计算资源的即开即用和弹性伸缩。ECS持续提供创新型服务器，解决多种业务需求，助力您的业务发展。

一、集群概述

集群是由多台物理主机组成的资源聚合单元，通过整合 CPU、内存、存储、网络等资源，为云主机、服务部署提供高效的计算与资源调度能力。本手册围绕集群的查看、连接、配置、成员管理、删除等全生命周期操作展开，确保集群管理的精细化与安全性。

二、集群列表深度查看

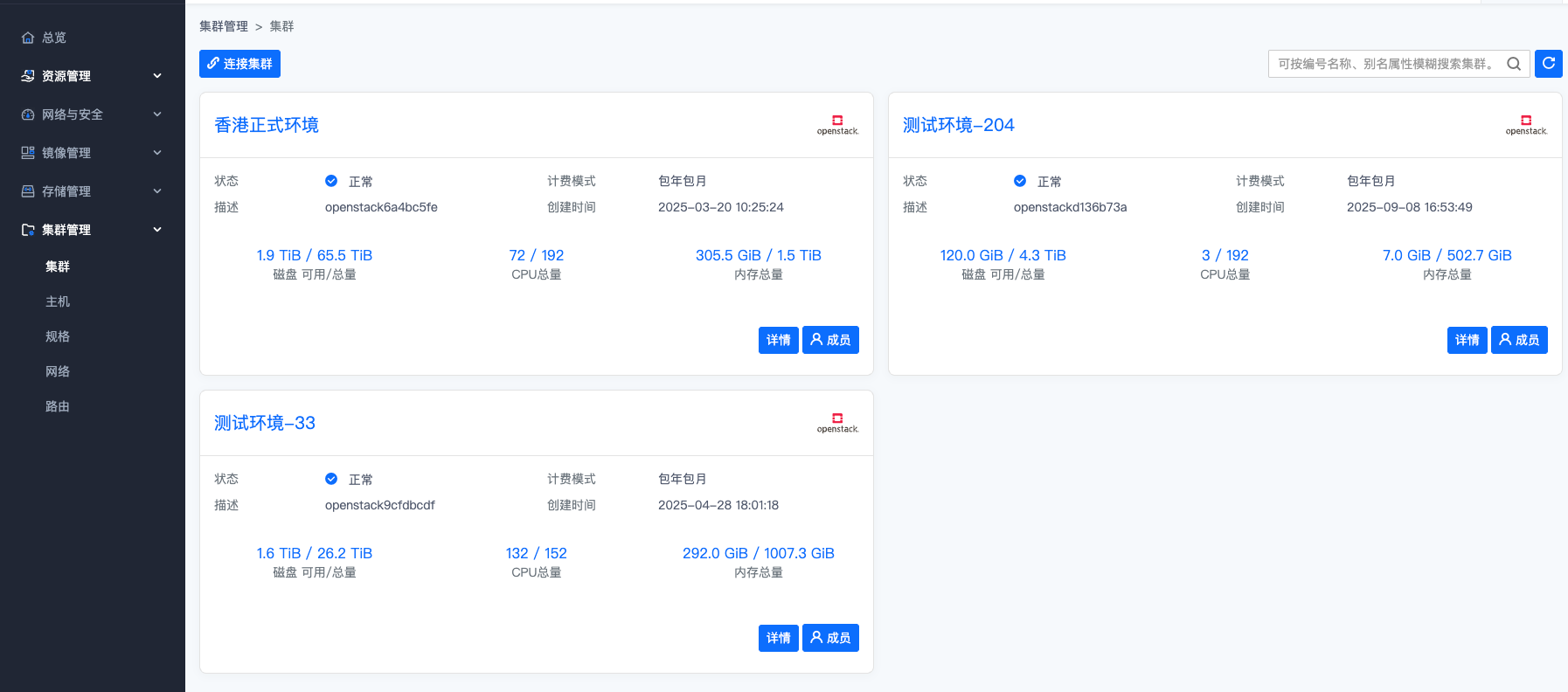

在左侧导航栏点击集群管理→集群，进入集群列表页面，各字段及功能解读如下：

• 集群卡片信息：
  • 名称：如 “香港正式环境”“测试环境 - 204”“测试环境 - 33”，是集群的业务标识。
  • 状态：“正常” 表示集群资源调度、服务运行无异常；若为 “异常” 需排查主机或网络问题。
  • 计费模式：“包年包月” 表示集群资源按固定周期计费。
• 资源概览：
  • 磁盘：“可用 / 总量”（如1.9 TiB / 65.5 TiB），反映存储资源的使用饱和度。
  • CPU 总量：（如72 / 192），表示集群总 CPU 核数及已用核数。
  • 内存总量：“可用 / 总量”（如305.5 GiB / 1.5 TiB），体现内存资源的分配情况。
  • 描述：如openstack6a4bc5fe，是集群的系统标识，用于技术对接与故障排查。
  • 创建时间：（如2025-03-20 10:25:24），记录集群的创建时刻。
• 操作按钮：
  • “详情”：进入集群详情页，查看主机、项目、成员等细粒度信息。
  • “成员”：管理集群的访问权限，配置不同用户的操作范围。
• 搜索与刷新：
  • 搜索框：输入集群编号、名称、别名等属性，支持模糊搜索，快速定位目标集群。
  • 刷新按钮：点击可同步最新的集群状态与资源数据。

三、集群详情多维解析

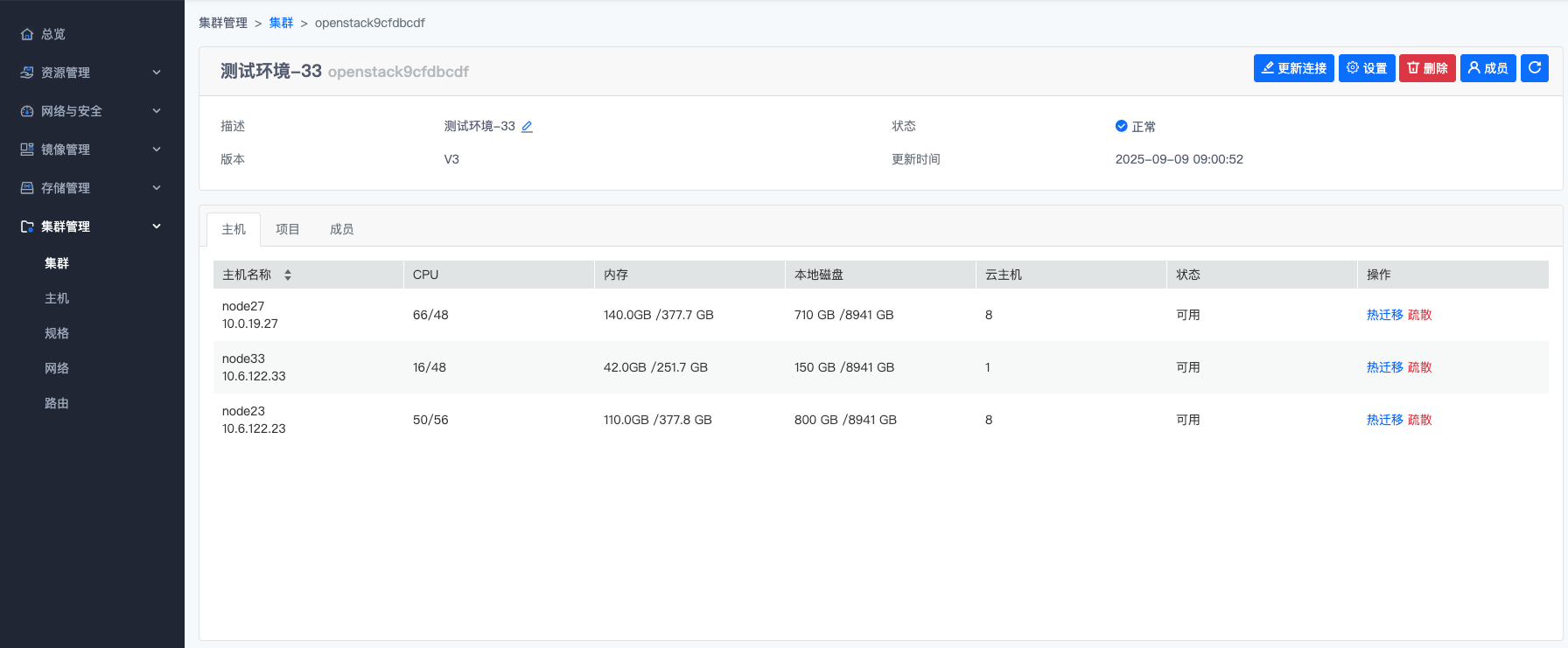

以 “测试环境 - 33” 为例，点击 “详情” 进入集群详情页，模块功能如下：

• 基本信息区：

  • 描述：可点击编辑图标修改，用于补充集群的业务说明（如 “测试环境 - 33 用于 OpenStack 功能验证”）。
  • 状态：“正常” 表示集群整体运行健康；若为 “异常”，需结合主机状态、网络配置排查。
  • 版本：如 “V3”，标识集群所基于的平台版本。
  • 更新时间：（如2025-09-09 09:00:52），记录集群配置或状态的最近变更时间。

• 主机标签页：

  • 主机列表：展示集群内所有物理主机的资源与状态，字段包括：
  • 主机名称：如node27 node33 node23，部分主机附带 IP（如10.0.19.27），用于网络定位。
  • CPU：“已用 / 总量”（如66/48），反映主机 CPU 的负载与核数。
  • 内存：“已用 / 总量”（如140.0GB / 377.7 GB），体现主机内存的使用情况。
  • 本地磁盘：“已用 / 总量”（如710 GB / 8941 GB），展示主机本地存储的占用率。
  • 云主机：该主机上运行的云主机数量，反映主机的资源承载量。
  • 状态：“可用” 表示主机可正常调度资源；若为 “维护中”，需确认是否在进行升级或故障修复。

• 操作：

  • “热迁移”：将云主机从当前主机迁移至其他主机，过程中业务不中断（需主机支持迁移功能）。
  • “疏散”：将主机上的所有云主机迁移至其他主机，通常用于主机维护前的资源清空。

• 项目标签页：查看集群内关联的项目，了解各项目的资源分配与使用情况。

  • 成员标签页：管理集群的成员权限，配置用户对集群的访问、操作范围。

四、集群连接与环境更新

• 集群连接（新增集群接入）
  • 点击集群列表的连接集群按钮，按照以下流程操作：
  • 选择云服务商：根据待接入集群的技术架构，选择 OpenStack、vSphere、Nutanix 等服务商类型。
• 配置连接信息：
  • 若为 OpenStack 集群，需上传clouds.yaml文件（获取方式：登录云管平台→API Access 菜单→Download OpenStack RC File→下载 Yaml 文件），或手动输入auth_url、用户名、项目 ID、密码等参数。
  • 若为 vSphere/Nutanix 集群，需输入平台 IP、端口、管理员账号密码等信息。
  • 配置集群信息：设置集群名称、资源范围（如数据中心、集群名称）。
  • 确认订单信息：核对集群资源规格、计费模式、服务期限等。
  • 完成接入：提交配置后，系统自动执行集群发现与资源同步，完成后可在集群列表查看新接入的集群。
• 环境修改（以 OpenStack 为例）

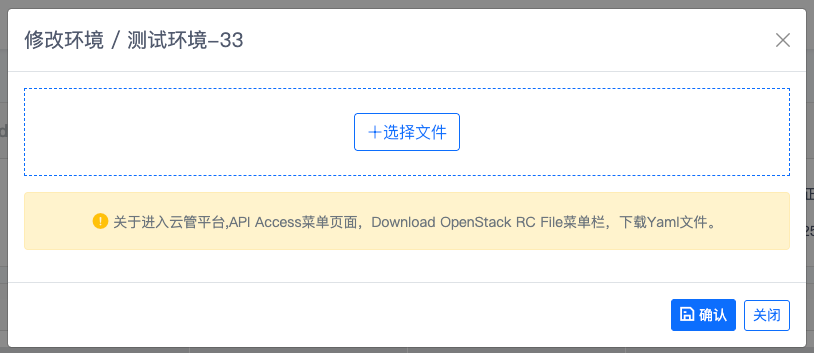

  • 在集群详情页点击更新连接，弹出 “修改环境” 窗口：
• 点击 *+ 选择文件 *，上传最新的clouds.yaml文件（若 OpenStack 平台的认证信息、API 地址变更，需重新下载该文件）。
• 点击确认，系统自动校验并更新集群的连接信息，确保平台与 OpenStack 集群的通信正常。

五、集群设置精细化配置

点击集群详情页的设置按钮，弹出 “设置” 窗口，分模块配置如下：

• 基本信息

  • 名称：集群的显示名称（必填项），需简洁且具有业务辨识度（如 “测试环境 - 33 核心服务集群”）。
  • 描述：补充集群的业务说明、用途等信息（字符限制 0~255 个），便于团队协作识别。
  • 点击确定，保存基本信息变更。

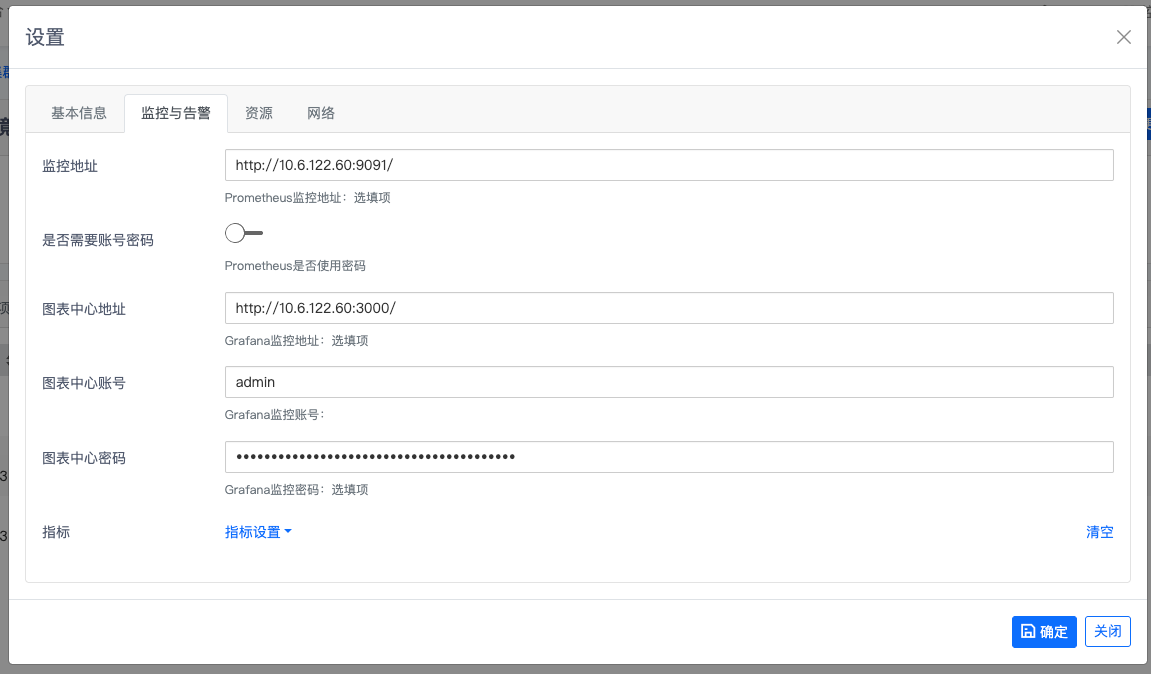

• 监控与告警


  • 监控地址：填写 Prometheus 监控服务的访问地址（如http://10.6.122.60:9091/），用于采集集群的资源 metrics。
  • 是否需要账号密码：开关控制 Prometheus 是否启用身份认证，若开启需后续配置账号密码。
  • 图表中心地址：填写 Grafana 的访问地址（如http://10.6.122.60:3000/），用于可视化展示监控数据。
  • 图表中心账号 / 密码：Grafana 的登录凭证，确保平台可正常访问图表数据。
  • 指标设置：点击 “指标设置”，选择需监控的资源指标（如 CPU 使用率、内存使用率、磁盘 IO 等），配置告警阈值。
  • 点击确定，完成监控与告警配置，实现集群资源的实时监控与异常告警。

• 资源


  • 命令行地址转换：配置内部地址到外部地址的映射规则（如127.0.0.1:6080–>192.168.0.9:6080），便于外部访问集群内的服务。
  • 脚本：开关控制创建云主机时是否显示初始化脚本内容，开启后可在云主机创建流程中查看或编辑脚本。
  • 禁用创建服务器修改：开关控制非管理员用户是否可修改云主机的网络、存储配置，开启后仅管理员可调整，保障资源配置的规范性。
  • 宿主机信息：以 JSON 格式配置物理主机的登录凭证（如用户名、IP、端口），示例：

    {
    "openstackEnvName": "test-33",
    "hosts": [
    {
      "username": "root",
      "port": "22",
      "ip": "10.6.122.33"
    },
    {
      "username": "root",
      "port": "22",
      "ip": "10.6.122.23"
    }
    ]
    }

    点击确定，保存资源配置，实现集群资源的精细化管控。

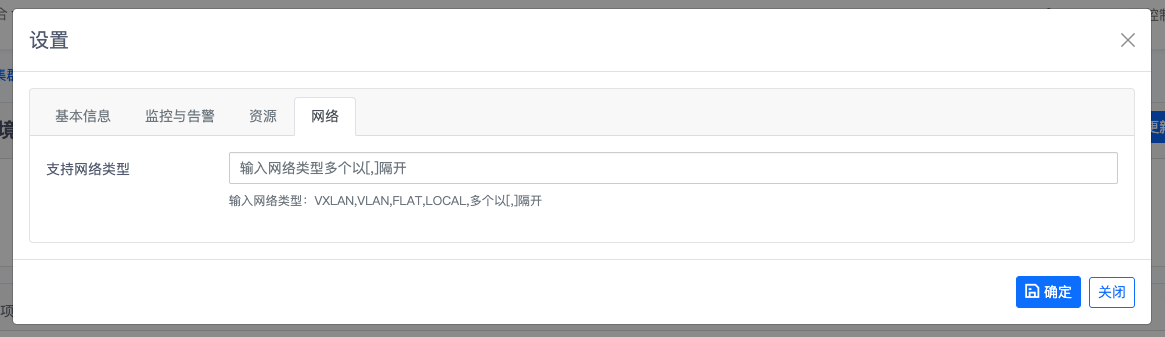

• 网络


  • 支持网络类型：输入集群支持的网络技术类型，多个类型以 “,” 分隔（如VXLAN,VLAN,FLAT,LOCAL）。其中：
  • VXLAN：虚拟扩展局域网，用于大二层网络隔离。
  • VLAN：虚拟局域网，基于物理网络的二层隔离。
  • FLAT：扁平网络，无额外隔离的网络模式。
  • LOCAL：本地网络，仅主机内部通信。

    点击确定，保存网络配置，确保集群网络资源的兼容性与隔离性。

六、集群成员权限管理

点击集群列表或详情页的成员按钮，进入成员管理页面：

• 添加成员：输入用户名，选择权限范围（如 “管理员”“运维人员”“查看人员”），管理员具备集群的全量操作权限，运维人员可执行资源调度，查看人员仅能查看集群信息。
• 修改成员权限：对已添加的成员，可调整其权限范围，细化操作边界。
• 删除成员：移除不需要访问集群的用户，保障集群访问的安全性。

七、集群删除与风险提示

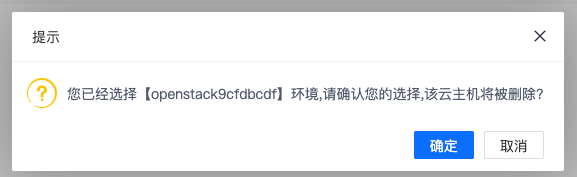

如需删除集群，点击集群详情页的删除按钮，弹出确认提示框 “您已经选择【openstack9cfdbcbdf】环境，请确认您的选择，该云主机将被删除？”：

• 操作风险：删除集群会导致其下所有云主机、存储、网络资源被删除，数据无法恢复，操作前需确保业务已迁移或无需保留。
• 确认删除：输入 “DELETE”（部分场景需严格大写）后点击确定，执行删除流程。
• 取消删除：点击取消，放弃删除操作，保留集群资源。

八、集群批量操作

在集群列表页面，勾选多个集群后：

• 批量删除：点击批量删除按钮，按提示输入 “DELETE” 确认后，可批量删除选中的集群（需确保所有集群的资源均无业务依赖）。
