集群维度图表展示

一、概述

集群级别监控模块从全局视角整合计算资源、容器资源、告警、事件、日志等多维度信息，为集群运维提供“资源态势-异常感知-问题定位-根因分析”的全流程支持，助力用户高效保障集群稳定运行。

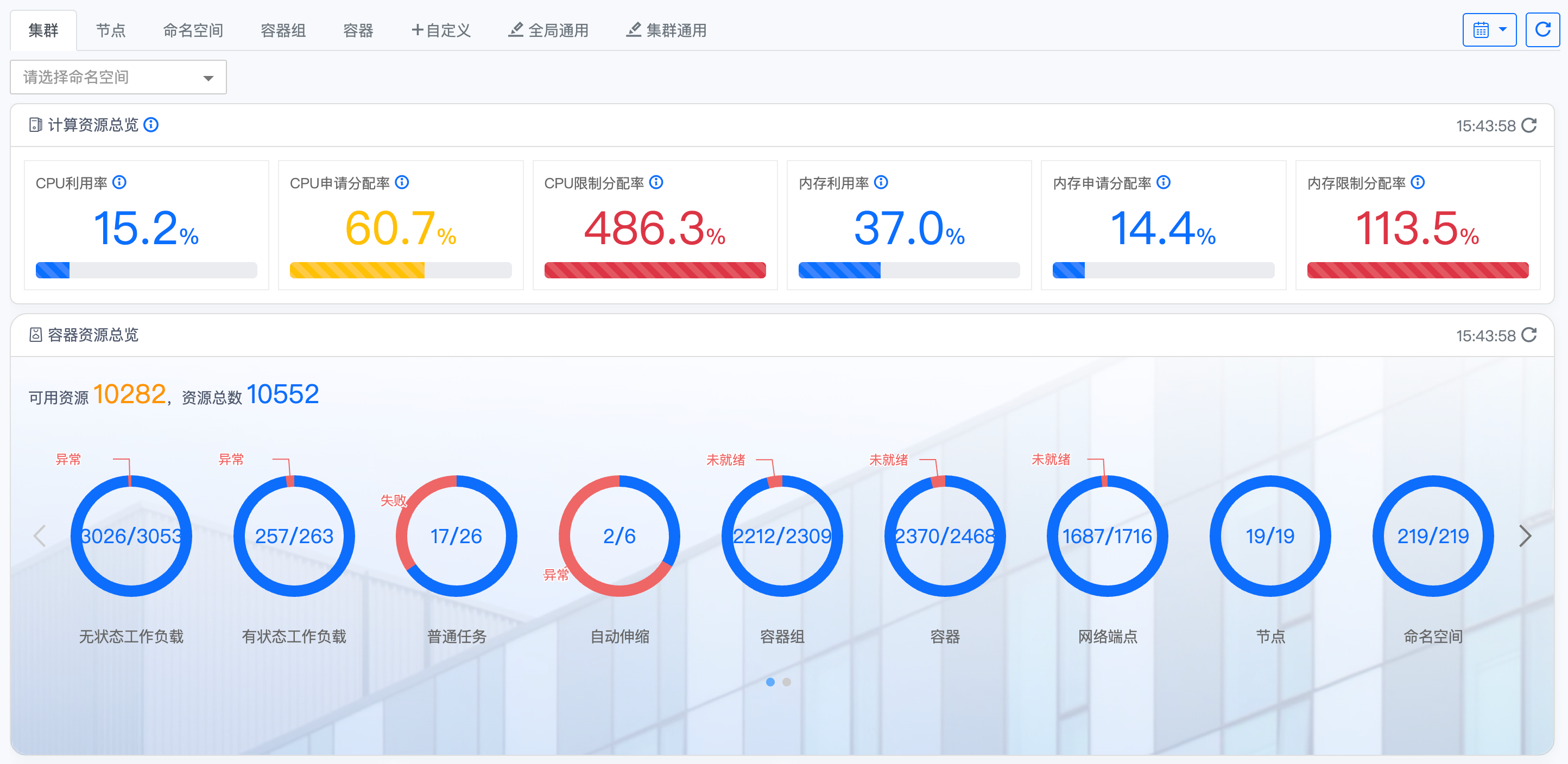

二、计算资源总览

1. 功能概述

对集群CPU、内存两类核心计算资源的利用率、申请分配率、限制分配率进行宏观统计展示，涵盖CPU利用率、CPU申请分配率、CPU限制分配率、内存利用率、内存申请分配率、内存限制分配率等关键指标。

2. 核心价值

• 快速感知集群计算资源的整体负载程度（如CPU、内存是否接近瓶颈）。
• 识别资源分配饱和风险（如CPU限制分配率过高可能导致Pod被限流，内存限制分配率过高可能引发OOM）。
• 辅助判断资源申请的合理性（如申请分配率过高但利用率低，可能存在资源过度申请）。

3. 使用场景

• 集群日常资源巡检时，通过计算资源总览快速确认CPU、内存的整体负载是否在合理区间。
• 集群出现资源相关故障（如Pod调度失败、应用性能下降）时，通过该模块定位是资源不足还是分配策略不合理。

三、容器资源总览

1. 功能概述

从无状态工作负载、有状态工作负载、普通任务、自动伸缩、容器组（Pod）、容器、网络端点、节点、命名空间等维度，展示各类容器资源的总数、可用数、异常数、未就绪数等状态信息。

2. 核心价值

• 宏观掌握容器层面各类资源的整体健康度（如是否存在大量异常工作负载、未就绪Pod）。
• 快速定位容器级别的资源异常点（如某类工作负载异常占比高，可优先排查该类业务）。
• 辅助判断集群容器资源的服务交付状态（如大量Pod未就绪可能影响业务可用性）。

3. 使用场景

• 集群容器业务出现大范围异常时，通过容器资源总览快速锁定异常集中的资源类型（如无状态工作负载异常居多，可聚焦Deployment类资源排查）。
• 新业务上线后，通过该模块确认各类容器资源的就绪状态，保障业务交付质量。

四、告警总览

功能概述

以宏观统计视角呈现集群内告警的级别分布、资源类型分布、数量趋势等核心信息，直观反映集群当前告警的整体态势。

核心价值

• 快速感知集群是否存在大规模告警或高严重级别的告警风险。
• 辅助判断告警影响范围（如某类资源或某类级别告警集中爆发）。

使用场景

• 集群日常巡检时，通过告警总览快速确认集群告警“健康度”。
• 集群出现批量异常时，通过级别、资源类型分布定位风险核心领域。

五、告警列表

功能概述

以明细化形式展示每一条告警的具体信息，包括告警时间、涉及资源、告警级别、触发原因、处理建议等。

核心价值

• 支撑对单个告警的精准定位与处理，明确每一条告警的来龙去脉。
• 实现告警的“可追溯、可处置”，避免遗漏关键告警。

使用场景

• 针对单条告警进行故障排查时，通过告警列表获取详细信息（如某Pod持续CPU告警，可查看其具体触发阈值、当前值等）。
• 跟踪告警处理进度，确认告警是否已解决或需进一步处置。

六、事件总览

功能概述

对集群内Kubernetes事件进行类型、资源维度的统计汇总，包括事件类型（正常/警告）、涉及资源（节点/Pod/命名空间）、数量趋势等宏观信息。

核心价值

• 宏观把握集群事件的分布规律与动态变化，识别事件集中爆发的资源或时间窗口。
• 辅助判断集群是否存在“事件风暴”（如某节点频繁产生异常事件）。

使用场景

• 集群资源调度异常时，通过事件总览定位是否因某类资源（如节点）事件集中导致。
• 日常运维中，通过事件类型分布判断集群运行的“隐性风险”（如警告类事件占比过高）。

七、事件列表

功能概述

详细列出每一条Kubernetes事件的具体内容，包括事件时间、涉及资源、事件类型、原因描述、事件状态等。

核心价值

• 深入分析事件对集群的具体影响，追溯问题根源（如某Pod调度失败的具体原因是节点资源不足）。
• 实现事件的“全生命周期跟踪”，明确事件的产生、发展和解决过程。

使用场景

• 排查Pod启动失败、资源调度异常等问题时，通过事件列表查看具体触发事件（如“Pod因内存不足被驱逐”事件）。
• 分析集群组件（如kubelet、controller-manager）的运行状态，通过事件判断是否存在组件异常。

八、日志总览

功能概述

从全局视角展示集群日志的产生量、级别分布（错误/警告/信息）、命名空间/应用维度的分布等宏观信息。

核心价值

• 为日志分析和故障排查提供宏观指引，快速定位日志密集或高风险级别的命名空间/应用。
• 辅助判断集群是否存在“日志风暴”或某类级别日志集中爆发的情况。

使用场景

• 集群出现大范围故障时，通过日志总览快速锁定高错误日志占比的应用，缩小排查范围。
• 日常日志治理中，通过日志量分布优化日志存储策略（如对日志量过大的应用单独配置存储规则）。

九、模块协同价值

计算资源总览、容器资源总览为资源层面的态势感知提供基础，告警、事件、日志模块则聚焦异常处置与根因分析：

• 先通过计算&容器资源总览掌握资源整体健康度，再通过告警/事件/日志模块定位具体异常；
• 从“资源负载”发现潜在风险，通过“告警”明确异常，结合“事件”“日志”追溯根因，实现集群故障的全链路高效处理。
